Séchoir à plateaux

Le sécheur à plateaux, également appelé sécheur à disques multicouches, est un dispositif de séchage continu doté de plateaux superposés et d'un système d'agitation par râteaux rotatifs. Cet équipement a été continuellement amélioré sur la base des sécheurs à conduction à lit fixe et des sécheurs à râteaux. Les sécheurs à plateaux se divisent principalement en trois catégories : pression atmosphérique, étanche et sous vide.

Processus de séchage du sécheur à plateaux : le fluide caloporteur circule dans des plateaux creux fixes multicouches. Le matériau humide est chauffé indirectement par conduction à la surface des plateaux métalliques, tandis qu'un système de mélange mécanique muni de pales en forme de soc de charrue assure son déplacement continu. L'eau s'évapore et se vaporise au point d'ébullition correspondant à l'état de fonctionnement, et l'humidité s'échappe de l'appareil par l'évent, permettant d'obtenir un produit fini sec conforme à la base de l'équipement.

Le sécheur à plateaux convient aux applications bénéficiant de bonnes conditions de chauffage et où le matériau tolère un contact thermique prolongé. Il est idéal pour le traitement de matériaux granulaires à écoulement libre, non adhésifs, de poudres extrêmement fines (inférieures à 100 mesh) et présentant une large distribution granulométrique.

Principe de fonctionnement du sécheur à plateaux

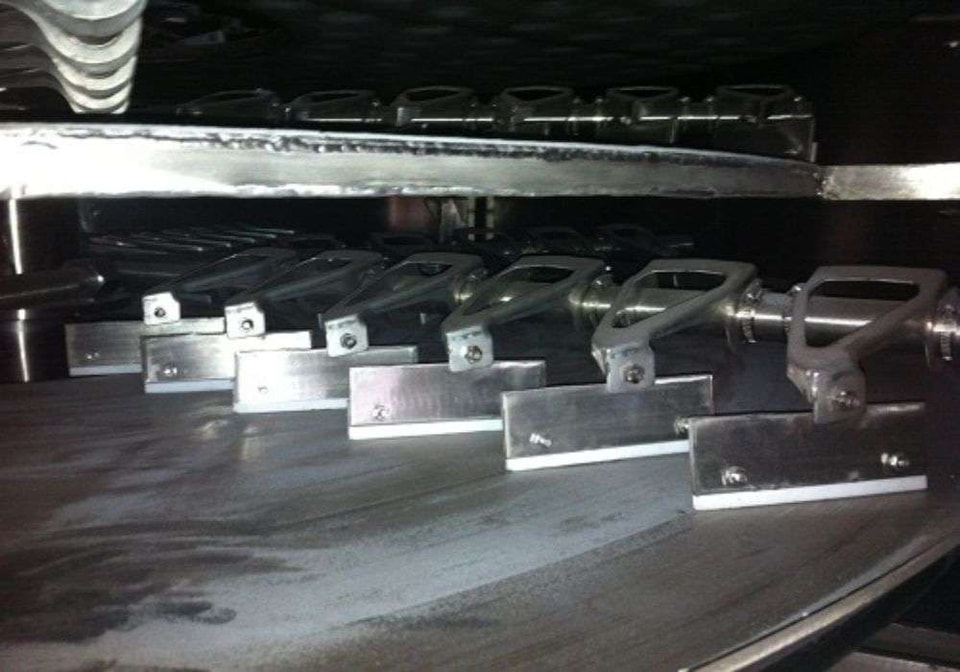

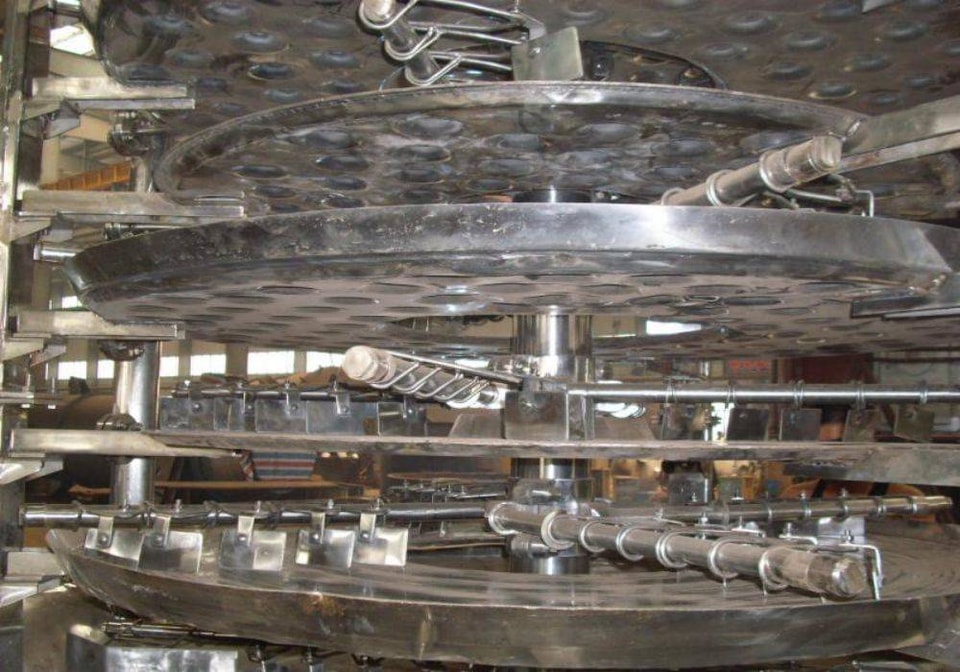

Le matériau humide est ajouté en continu sur le premier plateau de séchage en partie haute. Un bras muni de pales rotatives déplace continuellement le matériau. Celui-ci suit une ligne spirale à la surface du plateau. Sur les petits plateaux, le matériau est transféré vers le bord extérieur pour tomber sur le plateau inférieur plus large, et inversement, grâce à une disposition alternée des plateaux qui permet un flux continu à travers tout le sécheur. Les plateaux creux reçoivent le fluide chauffant (vapeur saturée, eau chaude ou huile thermique) qui entre par une extrémité et ressort par l'autre. Les matériaux secs tombent du dernier plateau vers le fond de la cuve pour être évacués par la sortie. L'humidité est évacuée par l'évent du couvercle supérieur, et le produit sec sortant par le bas peut être directement emballé.

Caractéristiques de performance
1. Réglage facile et grande adaptabilité
1.1 L'ajustement de l'épaisseur de la couche, de la vitesse de l'arbre principal, du nombre de bras et du type de pales permet d'optimiser le processus de séchage ;
1.2 Chaque couche de plateau peut recevoir indépendamment un fluide chaud ou froid pour chauffer ou refroidir le matériau, permettant un contrôle précis de la température ;
1.3 Le temps de séjour du matériau peut être ajusté avec précision ;
1.4 Le flux de matériau est unidirectionnel sans phénomène de mélange, garantissant un séchage uniforme et une qualité stable.
2. Fonctionnement simple et pratique
2.1 Les opérations de mise en marche et d'arrêt du sécheur sont très simples.
2.2 Une fois l'alimentation arrêtée, le système de transfert permet de vider rapidement les résidus de matériaux dans le sécheur.
2.3 Grâce au hublot de la porte d'inspection spéciale, il est possible d'observer et de nettoyer soigneusement l'équipement.
3. Faible consommation d'énergie
3.1 La couche de matériau est très fine, la vitesse de l'arbre est faible et le système de transmission nécessite peu de puissance ;
3.2 Le séchage par conduction thermique offre une efficacité thermique élevée et une faible consommation d'énergie ;
4. Installation facile et faible encombrement
4.1 Le sécheur est livré monobloc, facilitant le transport, l'installation et le positionnement sur site ;
4.2 Grâce à sa configuration en couches et son installation verticale, l'encombrement au sol reste réduit même pour une grande surface de séchage ;
5. Environnement de travail sain, récupération des solvants et émissions de poussières conformes
5.1 Type à pression atmosphérique : en raison du faible débit d'air et de la répartition de l'humidité, la poussière s'élève difficilement, rendant les gaz d'échappement supérieurs pratiquement exempts de particules ;
5.2 Type étanche : équipé d'un dispositif de récupération des solvants organiques simple et efficace. Pour les matériaux inflammables, explosifs ou toxiques, l'azote peut être utilisé en circuit fermé pour garantir la sécurité du séchage ;
5.3 Type sous vide : le sécheur à plateaux opérant sous vide est particulièrement adapté au séchage des matériaux thermosensibles.

Domaine d'application
1. Produits chimiques organiques : résine de chlorure de polyvinyle, résine de polytétrafluoroéthylène, acide antibutonique, milogine, nitrochine, aminophénol, mélamine, acide cyanurique, aminobenzène, antioxydant 168, chromino, lipide, aniline, nitroaniline, bispercorité, chlorure de chlore, chlorure de calcium, triathide dibamine, EDTA, promoteur de caoutchouc, benzène sulfonate de sodium, sulfurant, colorant noir d'aniline soluble dans l'huile, colorant noir acide, bleu bleu et autres matières premières chimiques et intermédiaires.
2. Produits chimiques inorganiques : carbonate de calcium léger, carbonate de calcium actif, carbonate de calcium ultra-fin nanométrique, carbonate de magnésium, concentré de soufre, pyrite, minerai de cuivre-nickel, hydroxyde d'aluminium, noir de carbone blanc, carbonate de strontium, carbonate de baryum, carbonate de potassium, poudre de Lide, poudre d'assurance, poudre de silicium, sulfate de baryum, sulfate de potassium, catalyseur à microsphères, hydroxyde de magnésium, sulfate de cuivre, sulfate de nickel, amine de nickel, molybdate de sodium, chlorure de sodium, cryolite, rouge d'oxyde de fer, oxalate de nickel, oxalate de cobalt, oxyde de fer noir, hydroxyde de lithium, hydroxyde de zirconium, phosphate de calcium, soufre, etc.
3. Médecine et alimentation : amcaricilline, Donsalt, L-phénylglycine et intermédiaires, céfaminothiazine, ceftriazine, Anaxine, cimétidine, vitamine B12, vitamine C, sel médicinal, hydroxyde d'aluminium médicinal, métasilicate de magnésium médicinal, caféine, thé, extrait de fleur, ginkgo biloba, poudre de chocolat, amidon, germe de maïs et autres matières premières et intermédiaires pharmaceutiques.
4. Aliments pour animaux, engrais : carbonate de potassium, engrais potassique biologique, aliments protéinés, aliments à l'auréomycine, mycélium, son, alcool, céréales, semences, herbicides, cellulose, phosphate dicalcique pour l'alimentation animale, etc.
