Étuve à plateaux carrée
Étuve à plateaux carrée
Principes de fonctionnement du sécheur sous vide carré
Le séchage sous vide consiste à chauffer le matériau à sécher dans des conditions de vide. L'utilisation d'une pompe à vide permet d'accélérer la vitesse de séchage.
Remarque : Si un condenseur est utilisé, les solvants contenus dans le matériau peuvent être récupérés. Si le solvant est de l'eau, l'absence de condenseur permet d'économiser sur l'investissement énergétique.
Caractéristiques de performance du sécheur sous vide carré
◎ Le point d'ébullition de la solution de matériau sous vide est réduit, ce qui augmente la force motrice du transfert de chaleur de l'évaporateur. Par conséquent, un certain transfert de chaleur permet d'économiser la surface d'échange thermique de l'évaporateur.
◎ La source de chaleur pour l'opération d'évaporation peut être de la vapeur basse pression ou de la vapeur de récupération.
◎ L'évaporateur présente moins de pertes de chaleur.
◎ Un traitement de désinfection peut être effectué avant le séchage. Aucun polluant n'est introduit lors du processus de séchage, ce qui répond aux exigences GMP.
◎ Il s'agit d'un séchoir à vide statique. Par conséquent, la forme du matériau sec ne sera pas endommagée.
Matériaux adaptés au sécheur sous vide carré
Le sécheur sous vide carré convient au séchage à basse température de matériaux thermiques susceptibles de se décomposer à haute température, de s'agglomérer ou de se détériorer ; il est largement utilisé dans les industries pharmaceutique, chimique, alimentaire, électronique et autres.

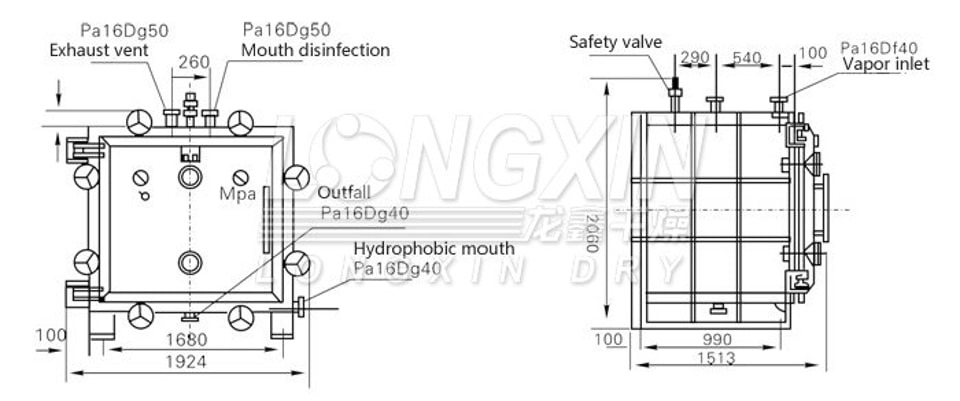

Nom / Spécification | FZG-10 | FZG-15 | FZG-20 |
Dimensions intérieures de la chambre de séchage | 1500×1060×1220 | 1500×1400×1220 | 1500×1800×1220 |
Dimensions extérieures de la chambre de séchage | 1513×1924×1720 | 1513×1924×2060 | 1513×1924×2500 |
Nombre d'étages du rack | 5 | 8 | 12 |
Distance entre les étages | 122 | 122 | 122 |
Taille du plateau de cuisson | 460×640×45 | 460×640×45 | 460×640×45 |
Nombre de plateaux de cuisson | 20 | 32 | 48 |
Pression à l'intérieur du tube du rack de séchage | ≤0,784 | ≤0,784 | ≤0,784 |
Température du rack de séchage | 35-150 | 35-150 | 35-150 |
Degré de vide à vide dans le caisson | -0,09～0,096 | ||
À -0,1 MPa et une température de chauffage de 110 °C, taux de vaporisation de l'eau | 7.2 | 7.2 | 7.2 |
Lors de l'utilisation d'un condenseur, modèle et puissance de la pompe à vide | 2X-70A / 5,5 kW | 2X-70A / 5,5 kW | 2X-90A / 7.5KW |
Lorsque le condenseur n'est pas utilisé, modèle et puissance de la pompe à vide | SK-3 / 4KW | SK-6 / 5KW | SK-6 / 5,5 kW |
Poids de l'étuve de séchage | 1400 | 2100 | 3200 |
Remarque : La pompe à vide à anneau d'eau est utilisée en combinaison avec un surpresseur mécanique pour augmenter le degré de vide.
Instructions de commande
◎Lors de la commande, veuillez sélectionner un sécheur sous vide approprié en fonction des propriétés physiques du matériau séché, de la teneur initiale en humidité, de la teneur finale en humidité, de la température, du vide, du volume de séchage, du temps de séchage et d'autres facteurs. Le même modèle de sécheur sous vide dispose de quatre méthodes de chauffage : vapeur, eau chaude, huile thermique et chauffage électrique. Par exemple, afin d'augmenter le volume de séchage, le nombre de clayettes de séchage peut être augmenté de manière appropriée. Veuillez en informer notre usine à temps.
◎Dans le manuel d'instructions, notre usine peut fournir et installer les accessoires du système de séchage sous vide mentionnés ci-dessus. Veuillez le préciser lors de la commande.
◎Notre société peut assurer la conception, la fabrication et l'installation pour des exigences spécifiques du système de séchage à vide proposées par les utilisateurs.
◎Notre équipement met en œuvre trois garanties de qualité pour les utilisateurs. Tous les accessoires sont fournis sur le long terme, soyez rassurés.
