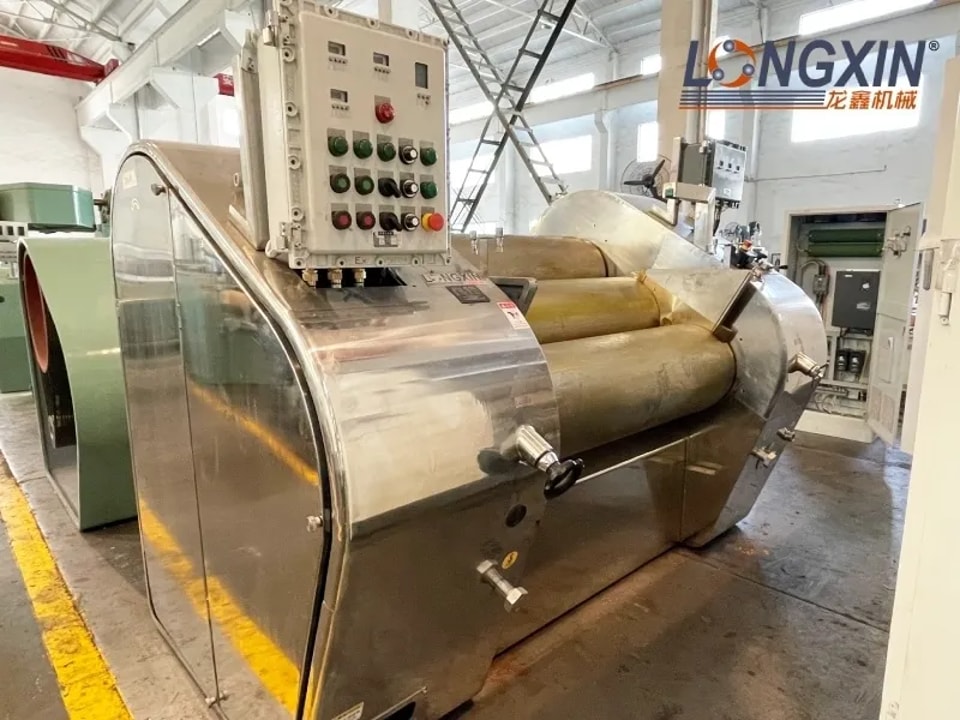

Broyeur hydraulique à trois cylindres YS
Broyeur hydraulique à trois cylindres YS
Détails du produit
Paramètres techniques
Détails du produit
Dans la production industrielle moderne, la demande pour le traitement raffiné de matériaux à viscosité moyenne et élevée est devenue de plus en plus stricte. Des domaines tels que les pâtes métalliques, les encres d'imprimerie, les encres conductrices, les adhésifs, les mastics et les graisses imposent des exigences sans précédent en matière de distribution granulométrique, de précision de broyage, d'efficacité de production et de stabilité opérationnelle.
Les équipements de broyage conventionnels souffrent d'une précision de contrôle des paramètres insuffisante, d'une faible automatisation, de données de production non traçables et d'un champ d'application limité, ne parvenant pas à répondre aux exigences de traitement des matériaux fins de haute performance tels que les nouveaux nanomatériaux, les pâtes de métaux précieux et les matériaux céramiques fonctionnels.
Grâce à une connaissance approfondie des exigences de l'industrie et à une innovation technologique continue, Changzhou Longxin Intelligence lance le broyeur à trois cylindres hydraulique YS-YSS. Alliant haute précision, flexibilité et efficacité, il offre des solutions de broyage de précision complètes pour la fabrication avancée et redéfinit les standards techniques du traitement des matériaux à viscosité moyenne et élevée.
La fabrication haut de gamme stimule de nouvelles demandes pour le broyage de précision
L'industrie manufacturière mondiale évolue vers le haut de gamme et l'intelligence, avec des normes croissantes en matière de précision de traitement, de stabilité et d'efficacité dans tous les secteurs.
- Dans l'industrie des pâtes métalliques, la miniaturisation et la haute intégration des composants électroniques exigent des pâtes avec une distribution granulométrique étroite et une uniformité de dispersion supérieure pour garantir la conductivité électrique et thermique de base.
- Pour les encres d'imprimerie, les produits haut de gamme tels que les encres à séchage UV et les encres de sécurité exigent une saturation des couleurs, une brillance et une adhérence améliorées, qui dépendent d'un affinement approfondi et d'une dispersion uniforme des particules de pigment pendant le broyage.
- En tant que matériau essentiel pour l'impression électronique, les performances électriques de l'encre conductrice sont directement déterminées par la précision du broyage, qui affecte la qualité et la durée de vie de l'électronique flexible et des dispositifs IoT.
- Les adhésifs, les mastics et les graisses sont soumis à des normes strictes de contrôle de la viscosité et de finesse des particules, influençant directement la force d'adhérence, l'effet d'étanchéité et les performances de lubrification.
Parallèlement, l'industrie voit une demande croissante pour des flux de production automatisés, numérisés et traçables. Les broyeurs à trois cylindres traditionnels reposent largement sur une opération manuelle avec une précision de réglage des paramètres limitée. Les erreurs humaines sont inévitables et les données de production ne peuvent pas être enregistrées et tracées efficacement, ce qui entraîne une qualité de produit incohérente et des taux de qualification fluctuants.
Le durcissement des réglementations environnementales et l'augmentation des coûts de production poussent également les entreprises à poursuivre les économies d'énergie, la réduction du gaspillage de matériaux et l'amélioration de la productivité.
Conçu pour répondre à ces problématiques industrielles, le broyeur à trois cylindres hydraulique YS-YSS bénéficie d'un contrôle numérique, d'une précision de broyage ultra-élevée, d'une grande capacité de production et d'une large adaptabilité d'application. Il satisfait pleinement aux exigences de traitement de précision dans la fabrication avancée et soutient le développement industriel de haute qualité.
Principe de fonctionnement : Intégration de l'entraînement hydraulique et du contrôle numérique
Le broyeur à trois cylindres hydraulique YS-YSS fonctionne sur la base des forces de cisaillement, d'extrusion et de broyage entre trois cylindres. Combiné à des systèmes de contrôle hydrauliques et numériques coordonnés, il permet un traitement efficace et raffiné des matériaux à viscosité moyenne et élevée.
Pendant le fonctionnement, le moteur entraîne trois cylindres en rotation à différentes vitesses linéaires via le système de transmission. Les matériaux pénètrent dans l'espace entre les cylindres avant et central par l'entrée d'alimentation, subissant une dispersion et un broyage initiaux sous l'effet de la force de cisaillement et d'extrusion. Les matériaux s'écoulent ensuite dans l'espace entre les cylindres central et arrière pour un broyage fin secondaire. Avec des vitesses de cylindres augmentant progressivement pour former un gradient de vitesse constant, les particules sont affinées graduellement sous la force de cisaillement combinée de la différence de vitesse et de la pression hydraulique constante, atteignant la finesse de broyage requise.
- Le système de pressage des cylindres électropneumatique constitue la garantie centrale d'un broyage de précision.Adoptant la technologie de pressage hydrodynamique, il ajuste précisément la pression des cylindres pour maintenir une compression stable et répétable dans les entrefers, assurant une qualité de broyage uniforme et constante.
- Le système de commande numérique surveille les paramètres en temps réel, notamment la vitesse des rouleaux, l'écartement et la pression. Il ajuste automatiquement l'état de fonctionnement selon des formules prédéfinies pour réaliser un contrôle de broyage automatique en boucle fermée.
- Une fois le broyage terminé, un racleur automatique détache les matériaux de la surface des rouleaux vers le bac de décharge correspondant pour finaliser l'évacuation.
- Trois modes de fonctionnement, dont le Broyage, le Mélange et la Séparation, sont disponibles pour une commutation flexible :Mode Broyage pour le broyage fin et la dispersion ;Mode Mélange offrant des écarts de compression pour le malaxage des matériaux ;Mode Séparation permettant l'écartement des rouleaux pour un nettoyage facile, améliorant ainsi la flexibilité opérationnelle et la praticité.

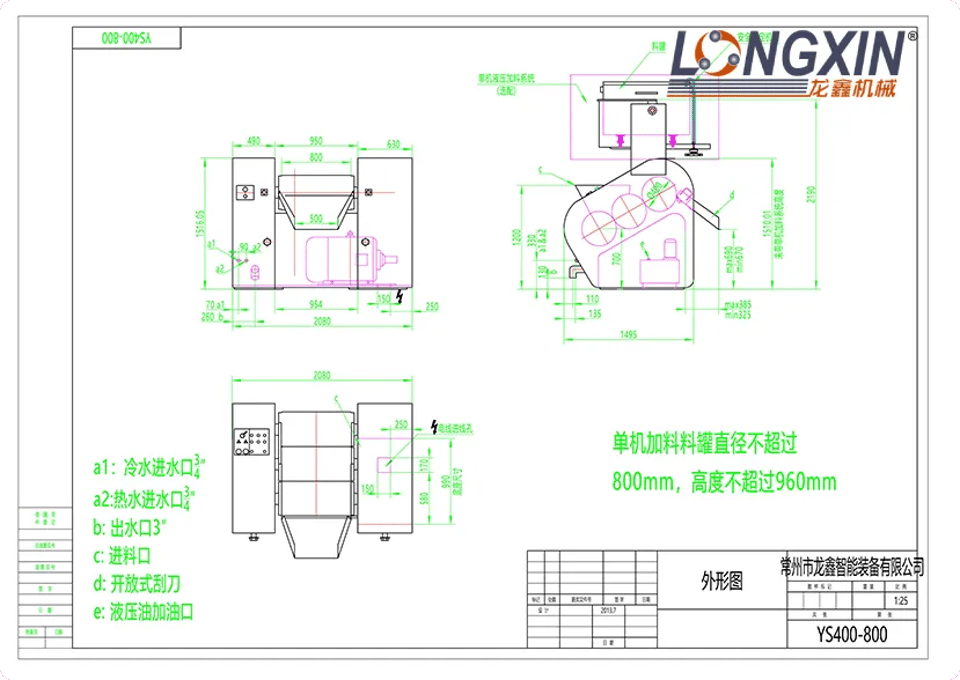

Structure de l'équipement : Conception compacte et composants de précision synergiques
Dotée d'un agencement compact et rationnel, la machine assure des performances stables et une utilisation facile tout en optimisant l'espace au sol de la production.
Elle se compose d'ensembles de base : système de rouleaux, système de contrôle hydraulique, système de transmission, système de commande numérique, châssis avec protection de sécurité et système de nettoyage. Tous les composants fonctionnent en synergie pour un fonctionnement stable et à haute efficacité.
- En tant qu'ensemble de travail central, les rouleaux sont fabriqués par coulée centrifuge. Les matériaux optionnels de qualité supérieure incluent l'alliage spécial, la zircone, l'alumine, le carbure de silicium et le nitrure de silicium pour s'adapter à divers scénarios de broyage.La cylindricité et la concentricité sont contrôlées à moins de 2 μm. L'écartement minimal des rouleaux descend sous 1 μm, permettant un broyage d'ultra-précision avec une taille de particule minimale allant jusqu'à 1 μm.
- Équipé d'un moteur de haute qualité et d'un mécanisme de transmission précis, le système assure une rotation stable et précise des rouleaux avec des options de réglage multi-vitesses.
- Le contrôle hydraulique électropneumatique avancé permet une régulation précise de la pression allant de 5 à 120 N/mm, adaptée aux matériaux de différents niveaux de viscosité.

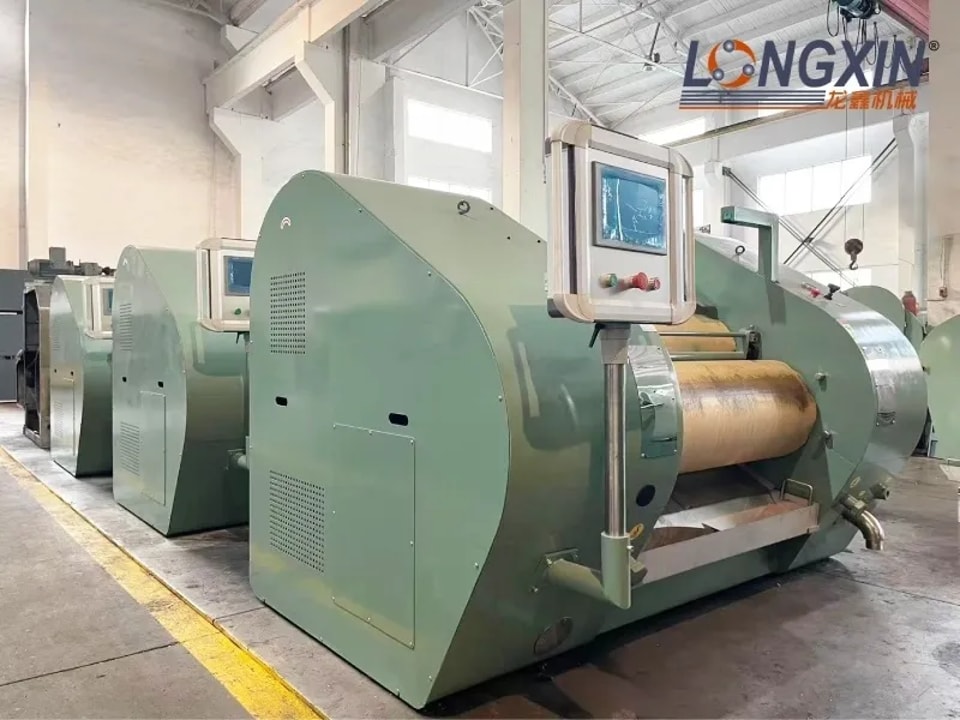

- Le système numérique à écran tactile adopte un automate Siemens PLC pour un contrôle précis de la vitesse, de l'écartement et de la pression. Il prend en charge la surveillance des courbes de pression et la connexion au système MES pour collecter, stocker et tracer les données de production en temps réel.
- Le châssis est fabriqué en aluminium aéronautique, en acier inoxydable ou en peinture laquée avec des options personnalisables. La structure facile à nettoyer et la version optionnelle pour salle blanche s'adaptent à divers environnements de production.
- La protection électrique automatique complète couvre la prévention des surcharges du moteur et la protection contre l'engagement des rouleaux. Un couvercle de sécurité rotatif en acier inoxydable et la détection électrique du bac de collecte garantissent la sécurité de l'opérateur et le fonctionnement fiable de l'équipement.
- Le système de nettoyage règle automatiquement l'écartement maximal des rouleaux et le couple de fonctionnement minimal pour une élimination rapide des résidus, augmentant ainsi l'efficacité globale de la production.
Paramètres techniques
Caractéristiques de performance : Triple avantage de haute capacité, haute précision et haute flexibilité
Le broyeur tricylindre hydraulique YS-YSS réalise des percées de performance complètes avec des atouts majeurs de productivité élevée, de précision supérieure et de grande flexibilité, apportant une valeur substantielle aux utilisateurs.
- Capacité de production élevéeConçue avec une vitesse de rotation des rouleaux élevée et d'excellentes performances de refroidissement, la machine augmente considérablement l'efficacité du traitement des matériaux.Les fonctions intelligentes, notamment le réglage automatique du racleur et le réglage du point zéro, réduisent l'intervention manuelle et le temps de préparation de la production, maximisant ainsi la productivité et la capacité de traitement. Son fonctionnement stable et son taux d'utilisation élevé des matériaux réduisent considérablement les déchets, améliorant l'efficacité des ressources et générant des bénéfices économiques remarquables.
- La haute précision comme compétitivité centraleLe système de commande numérique stocke les formules de processus pour garantir une qualité constante entre les lots. Les panneaux de commande intuitifs permettent un réglage précis des paramètres, et l'analyse des tendances des données de production à long terme soutient l'optimisation des processus.La cylindricité et la concentricité des rouleaux sont contrôlées à moins de 2 μm, avec un écartement minimal inférieur à 1 μm. Il offre une distribution étroite de la taille des particules et répond aux normes strictes de la fabrication haut de gamme. Il bénéficie également d'une reproductibilité exceptionnelle, impossible sur les broyeurs conventionnels, assurant une qualité de produit stable lot après lot.
- Haute flexibilité via des modes multiples et une conception personnaliséeTrois modes opérationnels sont optionnels : mode écartement, mode pression et mode combiné, adaptables aux diverses propriétés des matériaux et exigences de traitement.La pression linéaire varie de 5 à 120 N/mm, adaptée aux boues de viscosité élevée à ultra-élevée.La personnalisation est disponible pour le traitement du carter, les matériaux des rouleaux et les types de racleurs. Des racleurs en métal, céramique et fibre de verre peuvent être sélectionnés pour répondre aux diverses exigences de broyage et de décharge.
- Utilisation facile, sécurité et retour sur investissement élevéL'écran tactile et l'interface graphique simplifient l'utilisation avec une configuration directe des paramètres, économisant des heures de travail et augmentant le rendement.Les systèmes de protection de sécurité complets sont conformes aux normes industrielles pour protéger les opérateurs.Des caractéristiques telles qu'un débit élevé, une faible perte de matière et une dispersion douce pour les matériaux sensibles aux contaminants et à la température créent des avantages concurrentiels majeurs, notamment une performance de brillance exceptionnelle pour les encres d'imprimerie, apportant des retours sur investissement satisfaisants.
Mises à niveau techniques : Les technologies brevetées stimulent l'innovation industrielle
La performance supérieure découle d'une innovation technologique soutenue. Équipé de multiples technologies brevetées, l'équipement est optimisé au niveau de l'installation du moteur, du contrôle des rouleaux, du réglage des déflecteurs et de la structure de décharge, améliorant ainsi les performances globales et la fiabilité.
- Mécanisme de réglage fin pour le montage du moteur (Brevet d'utilité : ZL202021925881.5)Il résout la limitation de la position fixe du moteur sur les dispositifs traditionnels. Le réglage précis de la position assure un alignement parfait entre le moteur et le système de transmission, améliorant l'efficacité et la stabilité de la transmission, réduisant les vibrations et le bruit, et prolongeant la durée de vie.
- Bac de décharge auto-adaptatif (Brevet d'invention : ZL202010843863.0) et déflecteur de rouleau automatique (Brevet d'invention : ZL201610442589.X)Le bac de décharge ajuste automatiquement l'angle et la position de décharge pour une collecte complète des matériaux et un gaspillage minimal.Le déflecteur mobile s'adapte aux rouleaux de manière flexible selon la viscosité du matériau, empêchant les fuites et éliminant les erreurs de réglage manuel pour une production stable.
- Système de double contrôle de précision pour l'écartement et la pression des rouleauxDes capteurs avancés et des algorithmes de contrôle surveillent et ajustent l'écartement et la pression en temps réel, maintenant des paramètres de traitement stables. Il sert de support technique central pour le broyage d'ultra-précision et permet le traitement raffiné de divers matériaux.
- Dispositif de réglage automatique des déflecteursL'appareil modifie la position et l'angle des déflecteurs en fonction du volume d'alimentation et de la viscosité, assurant une alimentation régulière du matériau et un broyage uniforme. Il réduit le travail manuel et améliore l'efficacité de la production ainsi que la cohérence du produit.
Des technologies brevetées propulsent l'équipement à un niveau de pointe en matière d'automatisation, de précision de contrôle, de stabilité opérationnelle et de facilité d'utilisation, démontrant une solide force de R&D dans les machines de broyage.
Secteurs d'application : Une couverture complète au service d'un développement de haute qualité
Grâce à ses performances fiables et sa grande adaptabilité, le broyeur dessert un large éventail de secteurs manufacturiers de pointe et fournit des solutions de traitement de précision personnalisées.
- Industrie de l'imprimerie et des encres UVApplicable aux encres à séchage UV, encres de sécurité, encres d'emballage, encres pour feuilles et encres d'impression offset. Le broyage de haute précision affine uniformément les particules de pigment, améliorant la saturation des couleurs, la brillance et l'adhérence pour répondre aux exigences d'impression les plus élevées. Le haut débit permet une production de masse.
- Industrie des pâtes électroniquesTraitement des pâtes d'argent, d'aluminium, de nickel, de cuivre, de platine, de la crème à braser et des encres fonctionnelles. Le contrôle strict de la distribution granulométrique garantit la conductivité et la fiabilité des composants électroniques, fournissant des matières premières qualifiées pour l'électronique flexible, les semi-conducteurs et les cellules solaires.
- Industrie des matériaux fonctionnelsAdapté aux mastics, adhésifs, lubrifiants, barbotines céramiques et matériaux composites. Il améliore la force d'adhérence et les performances d'étanchéité, stabilise la viscosité des graisses et pose des bases solides pour le formage des produits céramiques et l'amélioration de leurs performances.
- Cosmétiques et soins personnelsIdéal pour les rouges à lèvres, les écrans solaires, les fonds de teint, les cires capillaires et autres produits. La dispersion douce évite la contamination et permet un broyage ultra-fin, offrant une texture délicate et une expérience d'application confortable.
Il traite également les huiles, revêtements, pigments, pâtes colorantes, gommes végétales et savons, couvrant les domaines de la chimie, de l'industrie légère et des nouveaux matériaux. Il aide les entreprises à élever la qualité de leurs produits, à augmenter leur efficacité et à renforcer leur compétitivité sur le marché.
Broyage de précision, création d'un avenir intelligent
En tant que broyeur de précision haute performance, le broyeur hydraulique à trois cylindres YS-YSS évolue en fonction des demandes du marché et de l'innovation technologique. Doté de brevets avancés, d'excellentes performances, d'une structure compacte et d'une large compatibilité, il offre des solutions inédites pour le traitement des matériaux de moyenne et haute viscosité.
Il réalise des mises à niveau complètes en termes de précision de broyage, de productivité et de stabilité. La gestion numérique, le fonctionnement automatique et la traçabilité des données facilitent la transformation vers une production intelligente, réduisent les coûts et augmentent le retour sur investissement.
Fidèle à sa philosophie d'innovation et de qualité supérieure, Changzhou Longxin Intelligence continue d'optimiser ses équipements de broyage. L'entreprise investira continuellement dans la R&D, lancera des machines de pointe compétitives, fournira des solutions de traitement haut de gamme dans le monde entier et promouvra conjointement le développement de haute qualité de l'industrie manufacturière.
